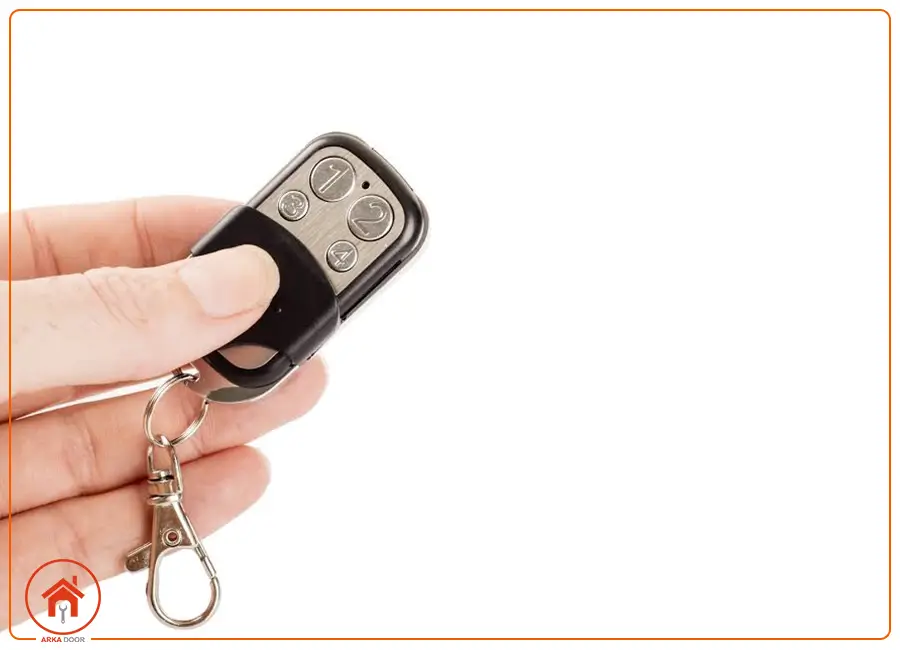

اضافه کردن ریموت جدید، تعویض ریموتهای خراب یا غیرفعال کردن ریموتهای مفقودشده، یکی از دغدغههای همیشگی مدیران ساختمان و ساکنین مجتمعهای مسکونی است. بسیاری از افراد تصور میکنند ست کردن ریموت درب پارکینگ نیازمند تخصص الکترونیکی پیچیدهای است و برای هر بار اضافه کردن یک ریموت، هزینههای بالایی به نصابان پرداخت میکنند. واقعیت این است که اگر نوع سیستم درب اتوماتیک خود را بشناسید، این کار تنها چند ثانیه زمان میبرد.
در این مقاله آموزشی بسیار جامع از کارشناسان آرکادر، از صفر تا صد فرآیند برنامهریزی، کددهی و رفع عیب انواع ریموتهای جک بازویی، کرکرهای و ریلی را بررسی میکنیم تا بتوانید مانند یک تکنسین حرفهای سیستم امنیتی پارکینگ خود را مدیریت کنید.
مرحله ۱؛ شناخت دقیق تکنولوژی ساخت ریموتها
پیش از آنکه دست به پیچگوشتی ببرید یا دکمهای را فشار دهید، باید بدانید سیستم پارکینگ شما از چه زبانی برای برقراری ارتباط استفاده میکند. اگر ریموت اشتباهی خریداری کنید، هیچیک از مراحل بعدی کارساز نخواهد بود. ریموتهای بازار به چهار دسته اصلی تقسیم میشوند:
- ریموتهای کد لرنینگ (Code Learning): پرکاربردترین نوع در ایران هستند. این ریموتها دارای یک کد ثابت (شناسه یکتا) بوده و برای ست شدن، باید این شناسه مستقیماً به حافظه برد مرکزی (رسیور) پارکینگ معرفی شود. (معمولاً دارای آیسی سری EV1527 هستند).
- ریموتهای بلوتوثی (Duplicator / کپیکننده): این ریموتها مستقیماً با برد پارکینگ کاری ندارند؛ بلکه فرکانس را از روی یک ریموت فعالِ دیگر کپی میکنند. امنیت این مدلها پایینتر است اما برای زمانی که به برد مرکزی دسترسی ندارید، عالی هستند.
- ریموتهای هاپینگ کد (Hopping / Rolling Code): پادشاه امنیت! در این مدلها (مانند جکهای BFT، V2 و FAAC)، کد ارسالی پس از هر بار فشردن دکمه تغییر میکند. این ریموتها به هیچ وجه توسط ریموتهای بلوتوثی کپی نمیشوند و حتماً باید از روی مدار فرمان اصلی ست شوند (دارای آیسی HCS301).
- ریموتهای دیپسوئیچ (Dip Switch): سیستمهای کلاسیک و قدیمی که داخل قاب ریموت، ۸ تا ۱۲ کلید ریز قرار دارد و با تنظیم دستی آنها کددهی انجام میشود.
مرحله ۲؛ تشخیص فرکانس کاری ریموت و گیرنده
علاوه بر تکنولوژی، ریموتها در «باند فرکانسی» نیز با هم تفاوت دارند. فرستنده (ریموت) و گیرنده (رسیور پارکینگ) باید دقیقاً روی یک موج رادیویی تنظیم باشند. برای فهمیدن فرکانس سیستم خود، قاب ریموت قدیمی (یا فعال) را باز کنید. روی برد الکترونیکی آن یک قطعه فلزی و براق بیضی یا مستطیل شکل به نام کریستال نوسانساز (SAW) وجود دارد. روی این قطعه عددی حک شده است که نشاندهنده فرکانس است.
- فرکانس ۴۳۳.۹۲ مگاهرتز: رایجترین فرکانس در بازار ایران.
- فرکانس ۳۱۵ مگاهرتز: بیشتر در کرکرههای برقی قدیمی و برخی دزدگیرها کاربرد دارد.
- فرکانس ۸۶۸ مگاهرتز: در جکهای لوکس اروپایی (مانند جکهای Sommer آلمان) استفاده میشود. حتماً ریموت خامی تهیه کنید که عدد کریستال آن دقیقاً با ریموت فعلی شما برابر باشد.
مرحله ۳؛ خام کردن ریموتهای بلوتوثی (مخصوص ریموتهای کپیکننده)
اگر ریموت شما از نوع کپیکننده (بلوتوثی) است، پیش از کپی کردن باید حافظه تستی کارخانه را پاک کنید تا ریموت آماده پذیرش کد جدید شود. اگر ریموت شما لرنینگ یا هاپینگ است، از این مرحله عبور کرده و مستقیماً به مرحله ۵ بروید.
- دو دکمه بزرگ بالای ریموت جدید (معمولاً A و B یا قفل باز و قفل بسته) را همزمان فشار دهید و نگه دارید.
- چراغ ریموت چند بار چشمک زده و خاموش میشود.
- بدون اینکه انگشت خود را از روی دکمه A بردارید، انگشت دیگر را از روی دکمه B بردارید.
- حالا در حالی که دکمه A هنوز فشرده شده است، دکمه B را سه مرتبه پیاپی فشار دهید و رها کنید.
- در این لحظه چراغ LED ریموت شروع به چشمک زدن سریع و پیوسته میکند. این یعنی ریموت کاملاً خام (Reset) شده است.
مرحله ۴؛ کپی ریموت بلوتوثی از روی ریموت اصلی
حالا که ریموت بلوتوثی شما خام شده است، فرکانس را به آن منتقل میکنیم:
- ریموت اصلی پارکینگ و ریموت خام را دقیقاً به هم بچسبانید (بهتر است پشتبهپشت یا پهلوبهپلو باشند).
- دکمهای که میخواهید روی ریموت جدید فعال شود (مثلاً دکمه باز کردن) را روی ریموت اصلی فشار داده و نگه دارید.
- بلافاصله دکمه معادل آن را روی ریموت جدید نیز فشار داده و نگه دارید.
- چراغ ریموت جدید ابتدا چند چشمک کند میزند و پس از دریافت کامل فرکانس (حدود ۳ ثانیه بعد)، چراغ آن ثابت و پرنور میشود.
- این کار را برای سایر دکمهها نیز تکرار کنید. اکنون ریموت شما آماده استفاده است.
مرحله ۵؛ پاکسازی حافظه برد مرکزی پارکینگ (اقدام امنیتی در صورت گم شدن ریموت)
اگر قصد شما از ست کردن ریموت جدید، گم شدن ریموت قبلی یا سرقت آن است، کپی کردن کافی نیست. ریموت گمشده در دست هر کسی باشد میتواند درب پارکینگ شما را باز کند! شما باید ابتدا کل حافظه جک پارکینگ را پاک کنید و سپس تمام ریموتهای موجود در ساختمان را از نو کددهی کنید.
- قاب مدار فرمان (رسیور) جک پارکینگ را که روی دیوار نصب شده باز کنید.
- روی برد یک دکمه فشاری بسیار کوچک به نام Learn یا Code پیدا کنید.
- دکمه Learn را فشار داده و بین ۱۰ تا ۱۵ ثانیه بیوقفه نگه دارید.
- چراغ LED کنار دکمه روشن شده و پس از چند ثانیه خاموش میشود. خاموش شدن چراغ به معنای فرمت شدن کامل حافظه است. اکنون ریموت گمشده (و البته ریموت تمام همسایهها) از کار افتاده است.

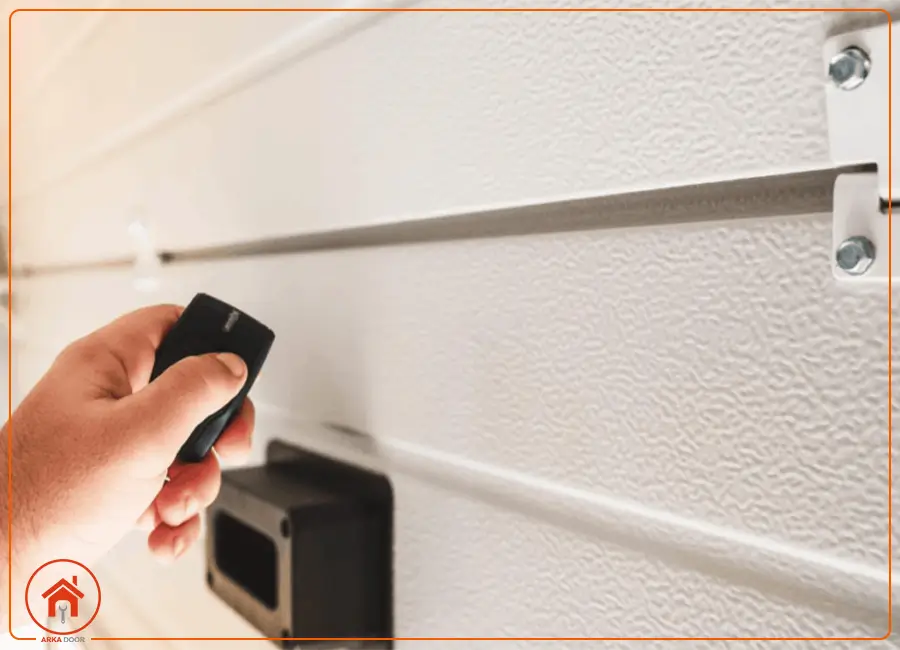

مرحله ۶؛ کد دادن به ریموتهای لرنینگ از روی برد مرکزی (رسیور)
این اصولیترین روش کددهی است که مستقیماً ریموت را به مغز سیستم پارکینگ معرفی میکند.
- به مدار فرمان جک پارکینگ مراجعه کنید (مراقب سیمهای برق ۲۲۰ ولت داخل جعبه باشید).
- دکمه Learn (یا LRN/Memo) را روی برد پیدا کنید.
- این دکمه را فقط یک بار به صورت لحظهای (نیم ثانیه) فشار داده و بلافاصله رها کنید.
- چراغ LED کوچک روی برد روشن میماند (دستگاه وارد حالت یادگیری شده است).
- حالا یکی از دکمههای ریموت خام خود را به مدت ۳ ثانیه فشار دهید و نگه دارید.
- چراغ LED روی برد شروع به چشمک زدن سریع میکند و صدای تقتق خفیفی (صدای رله) شنیده میشود. این علائم یعنی ریموت شما با موفقیت به دستگاه شناسانده شد.
- برای ست کردن ریموت دوم، این فرآیند (فشردن لحظهای دکمه لرن و سپس فشردن ریموت) را مجدداً تکرار کنید.
مرحله ۷؛ ست کردن ریموتهای هاپینگ روی مدار فرمانهای دیجیتال و پیشرفته
جکهای ایتالیایی و باکیفیت مانند BFT، V2، و FAAC دکمه فیزیکی Learn ندارند؛ بلکه دارای یک صفحه نمایشگر (LCD) دیجیتال و منوی تنظیمات هستند. امنیت این جکها بسیار بالاست. برای مثال، نحوه ست کردن ریموت روی جک معروف BFT (مدل تالیا یا زارا) به این شکل است:
- قاب مدار فرمان BFT را باز کنید. روی برد سه دکمه OK، UP (+) و DOWN (-) میبینید.
- دکمه OK را دوبار فشار دهید تا وارد منوی اصلی شوید.
- با دکمه DOWN پایین بروید تا کلمه Radio (رادیو) روی نمایشگر ظاهر شود. سپس OK را بزنید.
- گزینه Add Start (اضافه کردن ریموت برای باز کردن کامل) نمایش داده میشود. OK را بزنید.
- نمایشگر پیغام Hidden Button (دکمه مخفی) را نشان میدهد. در این لحظه باید دو دکمه بالایی ریموت BFT خود را همزمان فشار دهید و ۳ ثانیه نگه دارید تا چراغ ریموت روشن شود (این کار کد پایه را ارسال میکند).
- سپس نمایشگر پیغام Desired Button (دکمه دلخواه) را نشان میدهد. حالا دکمهای که دوست دارید با آن درب باز شود را فشار دهید.
- پیغام OK روی نمایشگر ظاهر میشود که نشانه پایان موفقیتآمیز ست شدن ریموت است.
مرحله ۸؛ نصب رسیور اکسترنال (سه رله) در صورت پر شدن حافظه
یکی از مشکلات رایج در مجتمعهای پرجمعیت این است که پس از طی کردن تمام مراحل مرحله ۶، ریموت ست نمیشود! دلیل این امر پر شدن ظرفیت حافظه مدار فرمان است (بسیاری از جکها فقط ظرفیت ۶۰ تا ۱۰۰ ریموت را دارند). در این حالت نباید حافظه را پاک کنید، بلکه باید قطعهای به نام رسیور سه رله (External Receiver) خریداری کنید.
- این قطعه یک گیرنده مستقل است که در کنار مدار فرمان اصلی نصب میشود.
- کافی است برق ۱۲ یا ۲۴ ولت را از مدار اصلی به رسیور کمکی بدهید و پایههای خروجی رسیور (COM و NO) را به ترمینالهای فرمان (Start) برد اصلی متصل کنید.
- رسیورهای کمکی تا ۵۰۰ ریموت جدید را در خود جای میدهند و به راحتی با روش مرحله ۶ برنامهریزی میشوند.
مرحله ۹؛ تنظیم ریموتهای دیپسوئیچی در موتورهای کلاسیک ساید و ریلی
برخی موتورهای سنگین ریلی یا کرکرههای بزرگ ساید، هنوز از سیستم دیپسوئیچ استفاده میکنند. در این سیستمها نیازی به دکمه لرن نیست.
- قاب رسیور متصل به موتور و همچنین قاب ریموت خام خود را با پیچگوشتی باز کنید.
- در هر دو قطعه، یک ردیف ۸ تایی از پینهای ریز (شبیه کلید مینیاتوری) را مشاهده میکنید.
- فقط کافی است چیدمان بالا، پایین و وسط این ۸ کلید در ریموت جدید را دقیقاً شبیه به چیدمان کلیدهای داخل رسیور (یا ریموت قبلی) قرار دهید. به محض همسان شدن این چیدمان فیزیکی، ریموت کار خواهد کرد.
مرحله ۱۰؛ عیبیابی جامع و رفع مشکلات عدم کددهی
اگر با وجود رعایت تمام مراحل بالا، ریموت شما عمل نکرد، چکلیست زیر را بررسی کنید:
- باتری ضعیف ریموت خام: گاهی ریموتها در انبار فروشگاهها میمانند و باتری آنها ضعیف میشود. باتری ضعیف فقط میتواند چراغ ریموت را روشن کند اما توان ارسال موج رادیویی تا برد را ندارد. باتری را تعویض کنید.
- تداخل فرکانسی محیط: وجود دکلهای فشار قوی برق، آنتنهای مخابراتی موبایل یا دستگاههای پارازیتانداز در نزدیک پارکینگ، فرآیند کدگیری را مختل میکند. ریموت را کاملاً به آنتن رسیور بچسبانید و دوباره تست کنید.
- خرابی کلیدهای مینیاتوری ریموت (میکروسوئیچ): اگر ریموت بلوتوثی شما فرکانس را کپی نمیکند، ممکن است دکمههای آن دچار قطعی پلاتین شده باشند.
- قفل بودن حافظه رسیور توسط نصاب: برخی نصابان برای جلوگیری از کپی شدن ریموت توسط افراد غیرمجاز، قابلیت لرن کردن رسیور را با یک پینکد یا جامپر سختافزاری مسدود میکنند. در این حالت باید با شرکت نصبکننده تماس بگیرید.
توصیه نهایی ایمنی: مدار فرمان درب پارکینگ، قلب تپنده و گرانقیمتترین بخش الکترونیکی سیستم شماست. این برد با جریان برق متناوب (۲۲۰ ولت) کار میکند. هنگام باز کردن قاب رسیور و فشردن دکمهها، حتماً از پیچگوشتیهای عایق استفاده کنید و هرگز با دستان مرطوب قطعات سبز رنگ برد را لمس نکنید. اگر با مدلهای پیچیده دیجیتال (مثل فک یا بی اف تی) روبهرو شدید و منوها برایتان گنگ بود، پیش از ایجاد تغییر در تنظیمات موتور، از یک تکنسین کمک بخواهید تا برنامهریزی حرکت دربها برهم نخورد.
ضرورت شناخت تکنولوژی در تکثیر ایمن ریموت
کپی کردن ریموت درب پارکینگ، فراتر از یک اقدام ساده روزمره، نیازمند درک دقیق از ساختار امنیتی مدار فرمان و نوع فرکانسهای رادیویی است. همانطور که بررسی شد، عدم تطابق در انتخاب نوع ریموت اعم از بلوتوثی، کد لرنینگ یا هاپینگ کد باعث اتلاف وقت و هزینه خواهد شد. اگرچه استفاده از ریموتهای کپیکننده سرعت کار را افزایش میدهد، اما ست کردن مستقیم فرستندهها روی رسیور مرکزی، ایمنترین مسیر برای مجتمعهای مسکونی محسوب میشود. در صورت مفقود شدن ریموت، هرگز به کپی کردن یک نمونه جدید اکتفا نکنید؛ پاک کردن کامل حافظه رسیور و تعریف مجدد تمامی ریموتها، تنها راهکار قطعی برای جلوگیری از ورود افراد غیرمجاز است. با رعایت دقیق چکلیستهای عیبیابی و توجه به محدودیتهای ظرفیت دستگاه، همواره کنترل کامل و امنی بر ورود و خروج پارکینگ خود خواهید داشت.
