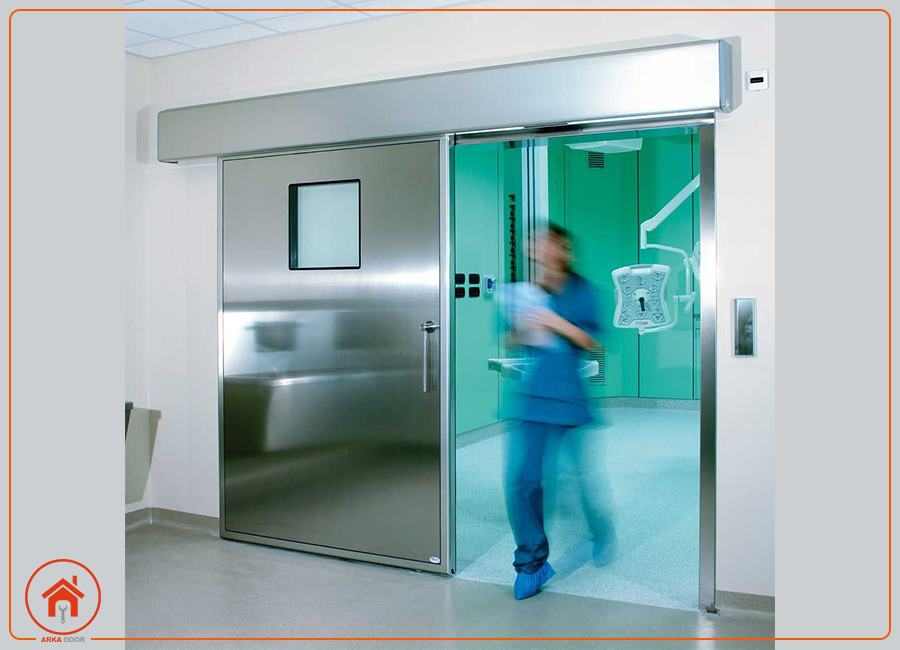

در فضاهای درمانی فوق‌پیشرفته نظیر اتاق‌های عمل (OR)، بخش‌های ایزوله تنفسی و آزمایشگاه‌های پاک، حفظ شرایط استریل و مهار تبادل هوای آلوده، خط مقدم ایمنی جانی بیماران است. بر اساس استاندارد جهانی بهداشت و طراحی فضاهای تمیز (ISO 14644 و الزامات Cleanroom Class 100)، کوچک‌ترین درز کنترل‌نشده در بازشوها می‌تواند فشار مثبت هوا (Positive Air Pressure) را بر هم زده و ذرات بیماری‌زا را وارد محیط استریل کند. اینجاست که درب‌های معمولی کارایی خود را از دست می‌دهند و درب اتوماتیک هرمتیک (Hermetic Door) وارد میدان می‌شود.
ساختار مکانیکی منحصربه‌فرد این درب‌ها با حرکت دو محوره به سمت جلو و پایین در ثانیه‌های پایانی، محفظه‌ای کاملاً نفوذناپذیر و هوابند پدید می‌آورد. اگر قصد تجهیز یا بازسازی فضاهای درمانی و کلینیکال را دارید و به دنبال درک اصولی این مکانیزم به همراه الزامات بدون‌نقص نصب هستید، مطالعه این راهنمای تخصصی دقیقاً دانشی را در اختیارتان می‌گذارد که از خسارت‌های ساختاری و بهداشتی پیشگیری می‌کند.
مشخصات فنی و استانداردهای درب هرمتیک بیمارستانی
| شاخصه فنی | مقدار استاندارد / مشخصه | استاندارد مرجع |
| میزان نشت هوا (Air Permeability) | کلاس ۴ استاندارد نفوذناپذیری هوا (نشت کمتر از ۰.۵ m³/h.m²) | EN 1026 / EN 12207 |
| ضخامت لایه سربی (برای فضاهای رادیولوژی) | ۱ تا ۴ میلی‌متر سرب خالص (Pb 99.9%) پیوسته | DIN 6834 / NCRP Report 147 |
| هسته داخلی لنگه درب | فوم سخت پلی‌یورتان فشرده خودخاموش‌شونده با دانسیته ۵۰ kg/m³ | ASTM D1622 |
| جنس روکش پنل | استیل ضدزنگ ۳۰۴ ضدخش / HPL آنتی‌باکتریال مقاوم به اسید | ISO 22196 |
| جنس گسکت‌های آب‌بندی | سیلیکون پزشکی یا لاستیک EPDM یکپارچه با خاصیت الاستیک بالا | FDA 21 CFR / ISO 10993 |
| تاییدیه‌های پاکیزگی ذرات | مناسب اتاق‌های تمیز کلاس ۴ تا ۸ | ISO 14644-1 |
تعریف دقیق هرمتیک؛ چرا درب‌های ریلی معمولی در بیمارستان کارایی ندارند؟
واژه «هرمتیک» در زبان مهندسی به معنای ساختاری کاملاً غیرقابل نفوذ، کیپ و درزبندی‌شده در برابر جریان گازها، سیالات و ذرات معلق است.
در درب‌های اتوماتیک کشویی معمولی، لنگه شیشه یا پنل در یک خط افقی مستقیم روی ریل بالا جابه‌جا می‌شود. برای ممانعت از سایش پنل به کف زمین و چهارچوب، همواره باید فاصله‌ای بین ۸ تا ۱۵ میلی‌متر در پیرامون درب خالی بماند. همین شکاف اندک برای از دست رفتن اختلاف فشار اتمسفریک اتاق عمل و نفوذ هوای استریل‌نشده کریدر کافی است.
در نقطه مقابل، درب اتوماتیک هرمتیک طراحی شده تا هنگام بسته شدن، این فواصل فیزیکی را به صورت ۱۰۰ درصد مسدود کند. این درب نه تنها از ورود آلودگی جلوگیری می‌کند، بلکه گازهای بیهوشی (مانند ایزوفلوران و اکسید نیترو) را در محدوده مجاز نگه داشته و هوای فیلترشده با سیستم‌های HEPA را درون اتاق به دام می‌اندازد.
مکانیزم حرکتی دوگانه ریل و غلتک‌ها؛ راز پدید آمدن نفوذناپذیری هوا
بزرگ‌ترین شگفتی مهندسی در سیستم‌های هرمتیک، طراحی خاص مقطع ریل و شیار غلتک‌هاست که به مکانیزم Drop and Seal شهرت دارد:
- حرکت افقی روان: در طول ۹۵ درصد از مسیر باز و بسته شدن، درب به موازات دیوار با حداقل اصطکاک حرکت می‌کند تا سرعت بازشو حفظ شود.
- سقوط زاویه‌دار در آستانه بسته شدن: در ۵ سانتی‌متر پایانی مسیر، ریل آلومینیومی دارای یک شیار شیب‌دار (قوس ارگونومیک) است. هنگامی که غلطک‌های هدایت‌کننده به این شیب می‌رسند، وزن پنل باعث می‌شود که درب هم‌زمان:
- ۸ تا ۱۲ میلی‌متر به سمت پایین سقوط کند: این افت عمودی، نوار درزگیر زیر پنل را با فشار مکانیکی مستقیماً روی کف زمین فشرده می‌سازد.
- ۱۰ تا ۱۵ میلی‌متر به سمت چهارچوب فشرده شود: حرکت افقی رو به جلو، گسکت‌های سیلیکونی پیرامونی پنل را به مقطع چهارچوب ضدزنگ می‌چسباند.
این فشردگی سه‌بعدی و مکانیکی، یک اتاق کاملاً مهروموم‌شده (Hermetically Sealed) به وجود می‌آورد که بدون نیاز به قفل‌های مکانیکی متوالی عمل می‌کند.
ویژگی‌های متریال بدنه؛ مقاومت به مواد شوینده و حفاظت در برابر تشعشع
بدنه درب بیمارستانی با شرایط محیطی سخت و تماس مداوم با شوینده‌های قوی اسیدی، بازی و اشعه فرابنفش دست‌وپنجه نرم می‌کند. متریال‌های استاندارد این درب‌ها عبارتند از:
- پنل‌های استیل ضدزنگ (AISI 304 یا 316): بدون کوچک‌ترین خلل و فرج و کاملاً مقاوم به پراکسید هیدروژن، الکل و ترکیبات ضدعفونی‌کننده بتادین و کلر.
- ورق‌های HPL (High Pressure Laminate): ورق‌های فشرده رزینی ضدباکتری و ضدقارچ با تنوع رنگی بالا که ضربه‌پذیری بسیار مناسبی در برخورد برانکاردها دارند.
- سرب‌کوبی صنعتی یکپارچه (Radiation Shielding): در اتاق‌های عمل مجهز به دستگاه تصویربرداری حین عمل (C-Arm) یا اتاق‌های سی‌تی‌اسکن و پرتودرمانی، یک یا دو لایه ورق سربی بدون هیچ‌گونه شکاف یا سوراخ‌کاری روی پنل و درون کاور ریل قرار می‌گیرد تا از فرار اشعه X جلوگیری کند.
- پنجره نظاره دوجداره فلاش (Flush Glass): شیشه‌های بازدید باید کاملاً هم‌سطح (هم‌باد) با ورق پنل نصب شوند؛ وجود هرگونه زهوار برجسته می‌تواند محل تجمع جرم و باکتری باشد. درون این دوجداره معمولاً ژل سیلیکاژل تزریق می‌شود تا از تعریق و افت وضوح ممانعت به عمل آید.
سیستم‌های تحریک و سنسورهای بهداشتی بدون تماس (Touchless Triggers)
در فضاهای استریل، لمس هرگونه شستی، دستگیره یا کلید فیزیکی اکیداً ممنوع است. از این رو اپراتورهای هرمتیک به سامانه‌های تحریک بدون لمس مجهز می‌شوند:
- سنسورهای نوری مادون قرمز دست (Magic Switch): پرسنل جراحی تنها با حرکت دادن دست خود در فاصله ۵ تا ۱۰ سانتی‌متری سنسور (بدون هیچ لمسی)، فرمان باز شدن درب را صادر می‌کنند.
- پدال پایی یا سنسورهای لگدی (Foot Switch): میکروسوئیچ‌های بهداشتی ضدآب که در ارتفاع چند سانتی‌متری کف دیوار نصب شده و با نوک کفش یا فشار پا فعال می‌شوند.
- سنسورهای راداری با تفکیک زاویه بسته: در صورت استفاده از چشمی‌های مایکروویو بالاسری، محدوده تشخیص باید فوق‌العاده متمرکز باشد تا عبور کادر درمان در راهروهای مجاور، درب را بی‌دلیل باز نکند.
الزامات زیرسازی و آهن‌کشی پیش از نصب درب هرمتیک
وزن پنل‌های هرمتیک به دلیل دانسیته بالای فوم، شیشه‌های چندلایه و به‌ویژه لایه‌های ضخیم سربی گاهی بین ۱۲۰ تا ۳۵۰ کیلوگرم نوسان می‌کند. بنابراین نصب آن‌ها روی دیوارهای سبک درای‌وال کناف بدون زیرسازی فاجعه‌آفرین خواهد بود:
- تیرآهن حمال و قوطی‌های تراز: باید یک تیرآهن یا قوطی فلزی صنعتی حداقل ۱۰۰×۱۰۰ میلی‌متر با ضخامت حداقل ۳ یا ۴ میلی‌متر در تراز بالای بازشو تعبیه شده و به اسکلت اصلی سازه (تیرها و ستون‌های باربر بتنی یا فولادی) متصل شود.
- شاقول بودن صفر درجه فریم: کوچک‌ترین انحراف یا پیچیدگی در پروفیل آهن‌کشی موجب می‌شود لنگه سنگین درب در طول کورس حرکتی خود در تراز شیب‌دار دچار لرزش شده یا لاستیک‌ها در یک نقطه متراکم و در نقطه‌ای دیگر آزاد بمانند.
- پیوستگی کفپوش اتاق عمل: کفپوش‌های بیمارستانی (کانداکتیو یا اپوکسی) باید پیش از نصب تراز کامل شده باشند. شیارها، بالاآمدگی‌ها یا تغییر زاویه در محدوده فرود پنل، توانایی هوابندی لاستیک زیرین را خنثی خواهد کرد.

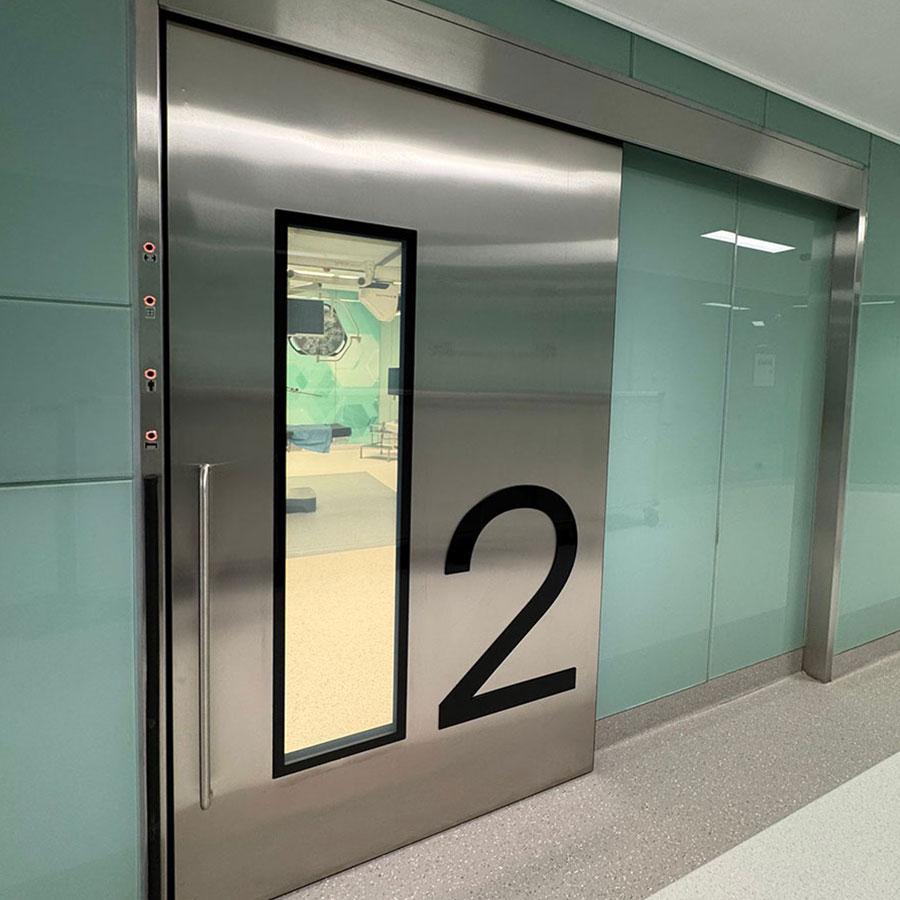

مراحل گام‌به‌گام نصب و رگلاژ آب‌بندی چهارطرفه
پیاده‌سازی بی‌نقص سیستم هرمتیک طی مراحل زیر حاصل می‌گردد:
گام اول: نصب چهارچوب ضدزنگ در دهانه (Sub-frame)
چهارچوب فرم‌یافته استیل با پیچ و رول‌پلاک‌های استنلس استیل به قوطی‌های شاسی متصل و با چسب‌های ماستیک آنتی‌باکتریال سیلیکونی کاملاً درزبندی می‌شود تا هیچ کورس هوایی از پشت فریم وجود نداشته باشد.
گام دوم: تراز و بولت‌کردن ریل اپراتور هرمتیک
شاسی آلومینیومی آنودایزه‌شده با استفاده از تراز لیزری چندخطی با دقت ۰.۱ میلی‌متر مهار می‌شود. پایداری ریل در برابر بارهای پیچشی ناشی از افت زاویه‌دار پنل در این مرحله تضمین می‌گردد.
گام سوم: اتصال هنگرها و معلق‌سازی لنگه درب
غلطک‌های بلبرینگی با روکش پلی‌آمید تقویت‌شده روی ریل سوار شده و پنل با پیچ‌های تنظیم ارتفاع به هنگرها پیچ می‌شود.
گام چهارم: رگلاژ نقاط فرود (Drop Points)
در این مرحله حساس، موقعیت غلتک‌ها در انتهای کورس تنظیم می‌شود. تکنسین باید فاصله افقی و عمودی پنل را با استفاده از مهره‌های تنظیم رگلاژ کند تا مطمئن شود درست در لحظه توقف کامل موتور، گسکت‌ها در چهار ضلع فشرده شده‌اند.
گام پنجم: نصب راهنمای زمینی پنهان (Floor Guide)
برخلاف درب‌های معمولی که ریل زمینی در وسط راه دارند، درب‌های بیمارستانی از پین راهنمای مخفی خارج از دهانه بازشو بهره می‌برند تا مسیر عبور تخت بیمار، پایه سرم و چرخ‌های برانکارد کاملاً صاف و بی‌مانع باشد.
تنظیمات پیشرفته برد الکترونیک اپراتور؛ هماهنگی با تهویه و سیستم اینترلاک
سیستم کنترل هوشمند درب هرمتیک باید با پروتکل‌های تأسیساتی بیمارستان همگام شود:
- قابلیت اینترلاک (Interlock Mode): در اتاق‌های تمیز دولایه (Airlock)، دو درب متوالی به گونه‌ای برنامه‌ریزی می‌شوند که تا زمان بسته شدن و برقراری هوابندی کامل درب اول، فرمان باز شدن درب دوم به هیچ وجه صادر نشود.
- شتاب‌گیری و ترمز نرم (S-Curve): سرعت حرکت اولیه، سرعت کاهنده و نیروی نهایی چفت‌شدگی باید به آرامی اعمال شوند تا از کوبیده شدن ناگهانی پنل به فریم و ایجاد شوک به کادر جراحی جلوگیری شود.
- تنظیم نیرو در برابر مانع (Obstacle Detection): مدار تشخیص مقاومت باید کالیبره شود تا در صورت برخورد لنگه به تخت یا کادر درمان، فوراً متوقف شده و به آرامی برگردد.
چک‌لیست بازرسی نهایی و تست فشار منفی/مثبت هوا
پس از اتمام مراحل فیزیکی و الکترونیکی، الزامات عملکردی درب باید با تست‌های زیر به اثبات برسد:
- تست کاغذ (Paper Test): یک برگه کاغذ A4 در نقاط مختلف درزگیرها (بالا، پایین و طرفین) قرار داده شده و درب بسته می‌شود. در صورت تلاش برای کشیدن کاغذ، نباید ورق به سادگی خارج شود و باید تحت فشار متقارن گسکت مقاومت کند.
- تست اختلاف فشار هوا (Differential Pressure Sensor): سیستم تهویه روشن شده و با گیج فشار اختلاف پاسکال خوانده می‌شود؛ بسته ماندن درب نباید افت فشاری فراتر از خطای استاندارد را نشان دهد.
- تست نفوذ نور (Light Leakage): چراغ‌های درون اتاق عمل روشن و نور سالن بیرونی خاموش می‌شود. هیچ‌گونه درز نوری نباید از حاشیه چهارچوب به چشم برسد.
نتیجه‌گیری؛ ایمنی بیمار در گرو اجرای مهندسی و بی‌نقص
درب اتوماتیک هرمتیک اتاق عمل، ساختاری فراتر از یک سیستم دسترسی مدرن است؛ این سیستم یک تجهیز پزشکی حیاتی است که وظیفه ایزولاسیون، حفاظت پرتویی و صیانت از حریم استریل جان انسان‌ها را بر عهده دارد. اجرای آماتور، عدم توجه به مکانیزم غلتک‌های زاویه‌دار Drop and Seal یا عدم شاقول‌بودن آهن‌کشی، سبب استهلاک سریع موتور، از بین رفتن فشار هوای تمیز و خطرات جبران‌ناپذیر باکتریایی خواهد شد.
