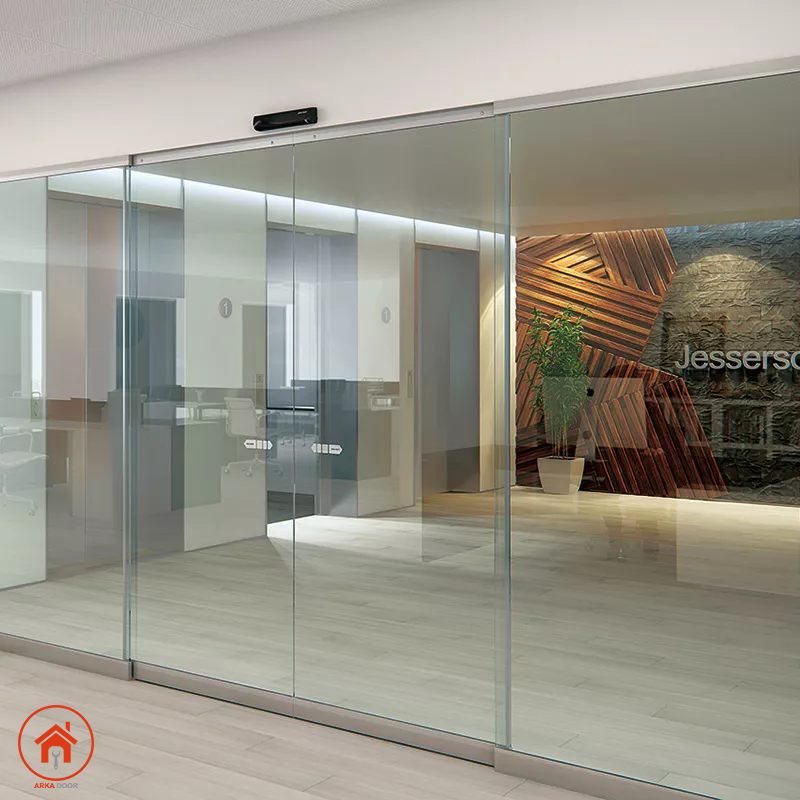

باز و بسته شدن مداوم و بی‌دلیل درب شیشه‌ای اتوماتیک (پدیده روح‌زدگی یا Ghosting)، یکی از کلافه‌کننده‌ترین نقص‌های فنی در ساختمان‌های تجاری، اداری و درمانی است. این رفتار سرگردان نه تنها امنیت ورودی را مختل کرده و انرژی سرمایشی و گرمایشی را به هدر می‌دهد، بلکه استهلاک شدید موتور، هنگرها و تسمه را در پی دارد. بر اساس گزارش‌های فنی اتحادیه درهای اتوماتیک (AAADM)، در بیش از ۸۵ درصد مواقع، این ایراد ناشی از سوختن برد یا موتور نیست؛ بلکه به خطای دید، تنظیمات نادرست پتانسیومتر یا آلودگی لنز رادارهای چشمی مایکروویو و مادون قرمز برمی‌گردد. اگر در شیشه‌ای ورودی شما نیز بی‌وقفه باز و بسته می‌شود و به دنبال راهکاری سریع و اصولی برای بازگرداندن آرامش به لابی بدون تعویض‌های پرهزینه هستید، مطالعه این راهنمای موشکافانه دقیقاً همان ابزاری است که مشکل را در چند گام برطرف می‌سازد.
جدول چک‌لیست عیب‌یابی سریع خطاهای باز و بسته شدن خودکار درب
| علامت ظاهری در | علت احتمالی بر اساس اولویت | بخش معیوب | اقدام پیشنهادی فوری |
| در بسته می‌شود و بلافاصله باز می‌شود | چشمی لبه متحرک شیشه را می‌بیند یا حساسیت بالاست | رادار حرکتی (مایکروویو) | زاویه رادار را بالا ببرید و حساسیت (Sensitivity) را کم کنید |
| در مدام تقه می‌زند و چند سانت باز می‌شود | نفوذ گردوغبار روی منشورهای فرستنده/گیرنده | سنسور پرده نوری ایمنی | تمیز کردن لنز با پارچه نمدار و تنظیم فرکانس کاری |
| در با وزش باد یا لرزش سقف باز می‌شود | لرزش فیزیکی کاور هدر یا تابلو در اثر ارتعاش | بدنه اپراتور و پیچ کاور | محکم کردن پیچ‌های براکت و استفاده از واشر لرزه‌گیر |
| رفتار نامنظم فقط در ساعات خاصی از روز | تابش مستقیم نور شدید آفتاب یا انعکاس از شیشه‌های مجاور | سلول‌های گیرنده مادون قرمز | فعال‌سازی فیلتر نوری روی دیپ‌سوئیچ یا نصب سایه‌بان |
| در در حالت بسته می‌ماند و مدام رله تیک‌تیک می‌کند | اتصالی در سیم‌کشی یا سوختن ترانزیستور خروجی رادار | کابل ارتباطی یا برد چشمی | تعویض کابل شیلددار یا تعویض کیت الکترونیکی رادار |
مکانیزم سنسورهای چشمی در اتوماتیک؛ سنسورها چگونه محیط را می‌بینند؟
برای عیب‌یابی اصولی، درک نحوه پردازش داده‌ها در چشمی‌ها ضروری است. درهای شیشه‌ای مدرن معمولاً از دو تکنولوژی تشخیص مکمل در قالب یک سنسور ترکیبی (Combo Sensor) یا دو سنسور مجزا استفاده می‌کنند:
۱. رادار مایکروویو (تشخیص حرکت دوپلر)
این سنسورها بر پایه ارسال امواج رادیویی مایکروویو کار می‌کنند. هرگاه جسمی با تغییر مکان امواج را بازتاب دهد، بر اساس اثر دوپلر تغییر فرکانس ثبت شده و فرمان باز شدن صادر می‌گردد. این سنسورها برای حرکت با سرعت بالا بسیار مناسبند، اما اجسام ساکن را نمی‌بینند.
۲. سنسور مادون قرمز فعال (Active Infrared – ایمنی و سکون)
این رادارها شبکه‌ای از نقاط یا پرده‌ای نامرئی از پرتوهای نوری مادون قرمز را به کف زمین می‌تابانند. اگر شخصی یا کالسکه، ویلچر و بسته‌ای در آستانه در ساکن بایستد، بازتاب پرتو قطع شده و از بسته شدن لنگه‌ها روی فرد جلوگیری می‌شود. بیشتر پدیده‌های باز و بسته شدن خودکار به دلیل اختلال در همین بخش بازتاب نوری رخ می‌دهد.

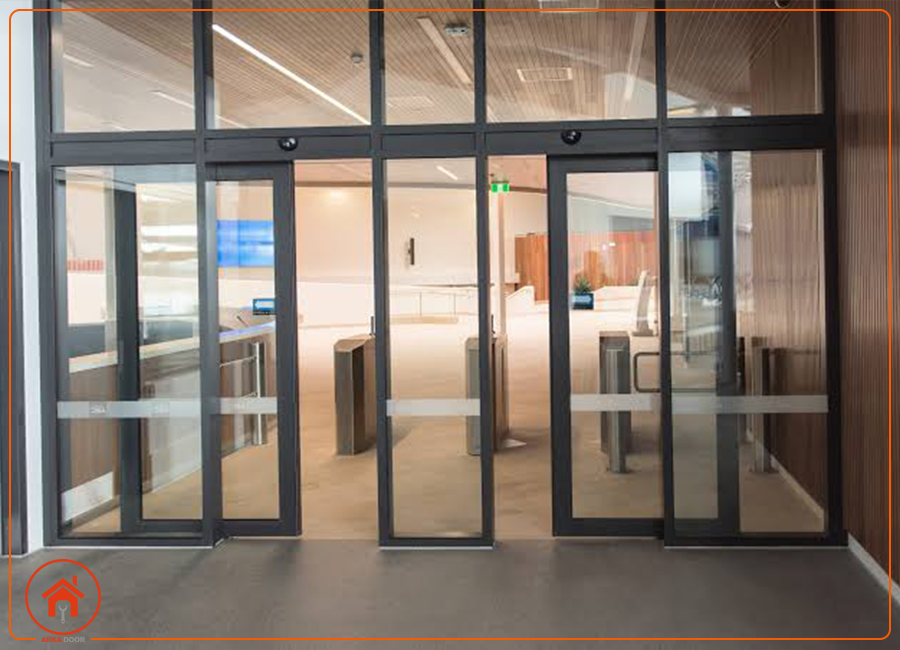

۷ دلیل اصلی باز و بسته شدن مکرر و خودبه‌خودی در شیشه‌ای
پدیده «لوپ بی‌پایان باز و بسته شدن» ریشه در عوامل زیر دارد:
۱. تنظیم زاویه دید بیش از حد باز رو به پایین
رایج‌ترین خطای نصابان نابلد این است که زاویه رادار را طوری تنظیم می‌کنند که حاشیه پرده نوری روی خط بسته شدن لنگه‌های شیشه می‌افتد. هنگامی که در به سمت بسته شدن حرکت می‌کند، سنسور فریم آلومینیومی در حال حرکت لنگه را با یک عابر پیاده اشتباه می‌گیرد و بلافاصله دستور معکوس (Reverse) و باز شدن صادر می‌کند.
۲. حساسیت بیش از حد پتانسیومتر (Over-Sensitivity)
در مکان‌های پرتردد، تکنسین‌ها ممکن است پتانسیومتر حساسیت رادار را روی بیشترین حالت (Maximum) قرار دهند. در این حالت، عواملی چون پرواز یک حشره از جلوی لنز، جنبش برگ درخت در بیرون ورودی، یا تکان خوردن گیاهان زینتی و بنرهای تبلیغاتی نزدیک به در، امواج مایکروویو را تحریک می‌کنند.
۳. نشستن لایه‌های دوده، گردوغبار و چربی روی منشورها
محیط‌های بیرونی پر از ذرات معلق، دود اگزوز و گردوغبار شهری هستند. نشستن لایه‌ای کدر بر روی قاب لنز یا منشورهای هدایت‌کننده پرتوهای مادون قرمز، پراکندگی نوری (Refraction) ایجاد کرده و سیستم گیرنده چشمی تصور می‌کند مانعی در آستانه در قرار دارد.
۴. لرزش و ارتعاش سقف کاذب، کاور و پروفیل آلومینیومی
اگر فریم اپراتور در به شکلی محکم به تیرآهن یا ساختار صلب ساختمان متصل نشده باشد، حرکت دینامیکی موتور و ارتعاش غلطک‌ها روی ریل آلومینیومی، موجب لرزش چند دهم میلی‌متری بدنه سنسور می‌شود. برای یک حسگر مایکروویو حساس، حرکت دادن خود سنسور درست معادل حرکت یک عابر در محیط تفسیر می‌شود.
۵. انعکاس شدید نور خورشید و بازتاب کف‌پوش‌های براق
کف‌پوش‌های سنگ گرانیت صیقلی، سرامیک‌های پولیش‌خورده براق یا صفحات استیل ضدزنگ می‌توانند بازتاب آینه‌ای پرتوهای مادون قرمز ایجاد کنند. با تغییر جهت نور خورشید در طول روز، این بازتاب تشدید شده و مدار فوتوالکتریک سنسور اشباع می‌گردد.
۶. جریان شدید باد و سیستم‌های تهویه مطبوع (داکت اسپلیت و جت‌فن)
دمنده‌های پرده هوا (Air Curtain) که دقیقاً بالای در اتوماتیک نصب می‌شوند، در صورت زاویه‌گیری نادرست می‌توانند باد گرم یا سرد پرفشاری را درست جلوی عدسی رادار شلیک کنند. این جریان گردابی توده‌های هوا را با چگالی متفاوت جابه‌جا کرده و امواج رادار را دچار واپیچش می‌کند.
۷. اتصالی و نویزپذیری کابل‌های انتقال سیگنال
کابل فرمان ارتباطی بین رادار و برد مرکزی اپراتور باید از نوع شیلددار (Shielded) با سیم ارث مستقل باشد. عبور کابل بدون محافظ چشمی از کنار ترانس‌های تغذیه، کابل‌های برق سه‌فاز تابلو، یا نورپردازی‌های نئون و ترانس‌های ال‌ای‌دی، نویز ولتاژی روی رله ورودی انداخته و پالس‌های اشتباه باز شدن تولید می‌کند.
نحوه تنظیم محدوده دید و حساسیت پتانسیومتر چشمی
برای کالیبره کردن رادار در شیشه‌ای بدون آسیب زدن به قطعات، مراحل زیر را با دقت دنبال کنید:
گام اول: باز کردن قاب محافظ سنسور
با استفاده از یک پیچ‌گوشتی دوسوی ظریف یا فشردن زبانه‌های جانبی، درپوش پلاستیکی روی رادار را به آرامی از بالا به سمت پایین آزاد کنید تا برد الکترونیکی، ولوم‌ها و میکروسوئیچ‌ها پدیدار شوند.
گام دوم: تنظیم پیچ حساسیت (Sensitivity Potentiometer)
روی برد چشمی معمولاً یک ولوم پیچ‌دار کوچک با برچسب SENS قرار دارد:
- پیچ‌گوشتی ساعتی را وارد شیار پتانسیومتر کنید.
- برای کاهش حساسیت، پیچ را خلاف جهت عقربه‌های ساعت (به سمت علامت منفی -) بچرخانید.
- بهترین حالت برای ورودی‌های استاندارد، قرار دادن ولوم در موقعیت زاویه ساعت ۱۱ تا ساعت ۱ است. از چرخاندن تا انتها به سمت مثبت خودداری کنید.
گام سوم: تنظیم زمان بازماندن رله (Hold Time)
ولوم دیگری معمولاً با نام HOLD TIME مشخص شده که مدت زمان باز نگه داشتن لنگه‌ها را پس از خروج عابر تعیین می‌کند. آن را بین ۱ تا ۲ ثانیه تنظیم نمایید تا از بازماندن اضافه در ممانعت شود.
رفع خطای زاویه دید سنسور؛ چگونگی جلوگیری از تشخیص لبه فریم شیشه
پایه‌ای‌ترین راز در تنظیم سنسورهای بالاسری، تفکیک زوایای دید عمقی و جانبی است:
- اهرم زاویه عمودی (Tilt Angle): یک زبانه مکانیکی یا مکانیزم کلیکی در پایه لنز مایکروویو تعبیه شده است. اگر لنگه در حین بسته شدن توسط سنسور دیده می‌شود، زاویه لنز را چند درجه به سمت جلو (به سمت بیرون ورودی) بالا بکشید تا خط دید پرتوی مایکروویو به جای اینکه به موازات تیغه‌های شیشه فرود آید، حداقل ۵۰ سانتی‌متر جلوتر از آستانه خط برخورد دو شیشه روی زمین بنشیند.
- شابلون‌های پوشش‌دهنده (Masking Shutter): در چشمی‌های مجهز به پرده نوری، کلیپس‌ها یا لنزهای متحرکی درون قاب تعبیه شده که می‌توانند پرتوهای چپ و راست را مسدود کنند. اگر در نزدیکی در، گلدان یا ویترین گردان قرار دارد، با لغزاندن شاتر پلاستیکی، دید کناری سنسور را در آن زاویه کاملاً کور کنید.
بررسی تداخل فرکانسی و تنظیم دیپ‌سوئیچ‌ها (Dip Switches)
در ورودی‌هایی که دو در اتوماتیک در فاصله نزدیک (مثلاً راهروهای دوگانه ایرلاک) نصب شده‌اند، سنسورهای مایکروویو روبروی هم فرکانس‌های رادیویی یکدیگر را دریافت کرده و دچار تداخل بازتابی می‌شوند:
- روی برد چشمی به ردیف کلیدهای بسیار کوچک (دیپ‌سوئیچ) نگاه کنید.
- یکی از سوئیچ‌ها معمولاً برای تغییر فرکانس (Frequency Mode A / Mode B) تعریف شده است.
- فرکانس سنسور یک در را روی حالت A و سنسور در مجاور را روی حالت B قرار دهید تا تداخل مغناطیسی به صفر برسد.
- سوئیچ Immunity Mode (حالت ضد اختلال برف، باران و ارتعاش) را فعال کنید تا سیستم در برابر نوسانات محیطی مقاومت پردازشی بالاتری از خود نشان دهد.
راهکارهای نرم‌افزاری؛ ریست برد کنترل و کار با کلید تعیین وضعیت (سلکتور)
گاهی پردازنده اپراتور به دلیل خطاهای قبلی در یک چرخه بسته گیر می‌افتد. برای حل این مشکل:
- ریست سیستم: برق اصلی دستگاه را قطع کنید. لنگه‌های شیشه را با دست به آرامی تا نیمه باز کنید. برق را وصل نمایید؛ اپراتور فرایند خودآزمایی و یادگیری مسیر (Learning Process) را به آرامی آغاز می‌کند و موقعیت باز و بسته کامل را بازتنظیم می‌نماید.
- تست با سلکتور دیجیتال: کلید تعیین وضعیت چندحالته را روی حالت یک‌طرفه (Exit Only) قرار دهید. اگر با این کار باز و بسته شدن خودبه‌خودی قطع شد، مطمئن می‌شوید که خطا منحصراً مربوط به چشمی بیرونی است. در صورتی که کلید را روی حالت دائم‌باز (Hold Open) بگذارید و در بسته شود، نقص جدی در برد مرکزی رخ داده است.
علائم خرابی فیزیکی چشمی؛ چه زمانی تعمیر پاسخگو نیست؟
در صورتی که پس از نظافت، تنظیم زوایا و کاهش حساسیت، همچنان با رفتارهای زیر مواجه شدید، چیپ یا رله چشمی سوخته و باید جایگزین شود:
- ال‌ای‌دی نشانگر روی سنسور به طور پیوسته به رنگ قرمز پررنگ باقی می‌ماند و حتی با پوشاندن کامل لنز هم تغییر رنگ یا چشمک نمی‌زند.
- بوی سوختگی قطعات الکترونیکی از داخل قاب به مشام می‌رسد.
- برد سنسور بر اثر نفوذ قطرات باران یا شستشوی مستقیم نمای ساختمان با آب پرفشار دچار اکسیداسیون و سولفاته شدن مدار چاپی شده است.
نتیجه‌گیری؛ دستیابی به ورودی ایمن، روان و بدون اختلال
باز و بسته شدن خودکار و بی‌دلیل در شیشه‌ای اتوماتیک علاوه بر اتلاف سنگین برودت و حرارت ساختمان و از بین بردن وجهه مدرن ورودی، استهلاک مکانیکی تسمه، هنگرها و گیربکس موتور را تا چندین برابر افزایش می‌دهد. همان‌طور که مرور شد، با تمیزکاری درهای منشورها، اصلاح زاویه پرتوها به در از لبه شیشه متحرک و تنظیم منطقی پتانسیومتر حساسیت، می‌توان این چالش پردردسر را به شکلی اصولی و ریشه‌ای مهار کرد.
چنانچه پس از انجام این بررسی‌ها رفتارهای غیرعادی در شیشه‌ای همچنان ادامه دارد، تنظیمات دیپ‌سوئیچ‌ها با برد مرکزی ناهماهنگ است، یا احساس می‌کنید به تعویض سنسورهای فابریک ضدتداخل، کالیبراسیون تخصصی یا سرویس جامع قطعات متحرک نیاز دارید، کارشناسان مجرب آرکادر به عنوان مرجع تخصصی نصب و تعمیر پراتور شیشه ای طراحی، پیاده‌سازی و خدمات پس از فروش سیستم‌های در اتوماتیک در کنار شما هستند. تیم تکنسین‌های زبده آرکادر با استفاده از چشمی‌های ترکیبی استاندارد، تجهیزات تشخیصی پیشرفته و قطعات دارای ضمانت، عملکردی ایمن، بی‌صدا و پایدار را برای ورودی ساختمان شما فراهم می‌سازند؛ همین امروز برای دریافت مشاوره فنی و اعزام کارشناس با ما تماس حاصل فرمایید.
