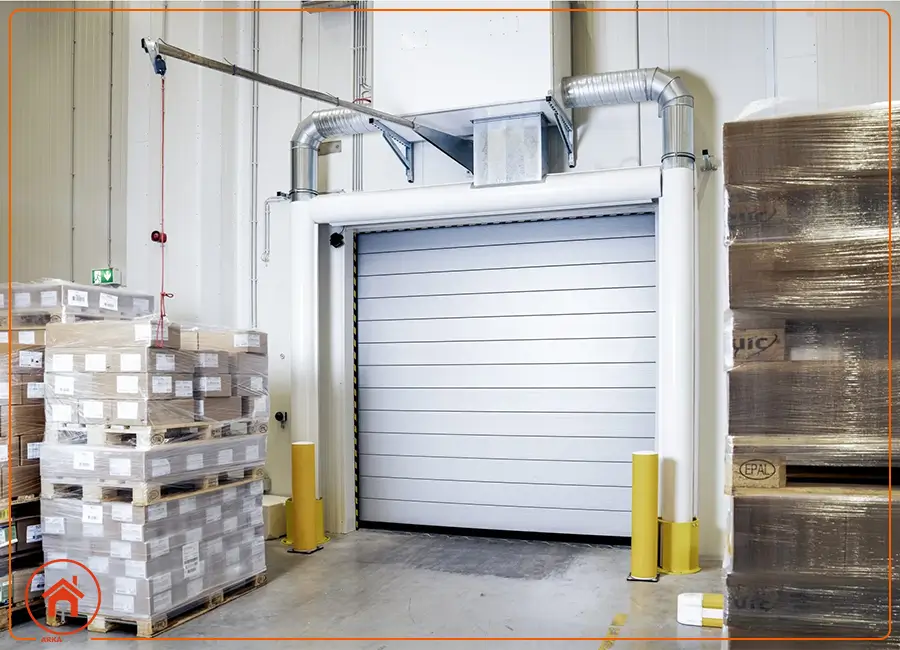

انتخاب و اجرای بازشوهای ورودی در سوله‌های صنعتی، کارخانجات و سردخانه‌های زیر و بالای صفر، فراتر از یک موضوع ساختمانی ساده بوده و نقشی تعیین‌کننده در مهار هزینه‌های سرسام‌آور انرژی و حفظ زنجیره سرما دارد. طبق داده‌های استاندارد بین‌المللی ASHRAE، بیش از ۳۵ درصد اتلاف برودتی و بار حرارتی تأسیسات سردخانه‌ای ناشی از منافذ غیرمنطبق و عدم هوابندی کامل درب‌های ورودی است. در این میان، درب‌های سکشنال زیرسقفی صنعتی (Sectional Overhead Doors) به لطف ساختار ساندویچ‌پنل فشرده، آب‌بندی چندلایه EPDM و مکانیزم حرکتی ایمن، استانداردترین گزینه در محیط‌های حساس صنعتی به شمار می‌روند.
با‌این‌حال، دستیابی به بالاترین راندمان این سیستم‌ها در گرو اجرای دقیق مهندسی، تراز لیزری ریل‌ها و بالانس فنرهای تورشن است. اگر در آستانه تجهیز سوله یا سردخانه خود هستید و قصد دارید اصول بی‌نقص نصب را بدون آزمون‌وخطا بیاموزید، مطالعه این راهنمای کاربردی دقیقاً همان مسیری است که شما را به نتیجه‌ای پایدار می‌رساند.
جدول مقایسه فنی درب سکشنال سوله استاندارد در برابر درب سکشنال سردخانه‌ای
| ویژگی‌های فنی و ساختاری | درب سکشنال سوله صنعتی (عمومی) | درب سکشنال سردخانه (بالای صفر و زیر صفر) |
| ضخامت ساندویچ‌پنل | ۴۰ تا ۴۲ میلی‌متر | ۶۰ تا ۸۰ میلی‌متر (عایق دوبل فشرده) |
| دانسیته فوم پلی‌یورتان | ۴۰ کیلوگرم بر متر مکعب | ۴۵ تا ۵۰ کیلوگرم بر متر مکعب (تزریق پیوسته PIR/PUR) |
| جنس لاستیک‌های آب‌بندی | لاستیک تک‌لبه EPDM الاستومری | لاستیک‌های چندلبه دوقلو مقاوم به انجماد (-۴۰°C) |
| سیستم گرمکن حرارتی فریم | بدون نیاز به المنت حرارتی | مجهز به کابل هیتینگ (المنت در فریم برای جلوگیری از یخ‌زدگی) |
| جنس اتصالات و یراق‌آلات | فولاد گالوانیزه گرم مقاوم به رطوبت | فولاد ضدزنگ استنلس استیل ۳۰۴ یا ۳۱۶ ضداسید |
| نوع الگوهای بازشو | استاندارد، شیب‌دار، های‌لیفت | های‌لیفت، عمودی کامل (Vertical Lift) |
ساختار آناتومیک درب سکشنال؛ راز عایق‌بندی و پایداری باد
درب‌های سکشنال صنعتی از قطعات جداگانه‌ای تشکیل شده‌اند که با هماهنگی دقیق، بازشویی روان و بسیار مستحکم را پدید می‌آورند:
- ساندویچ‌پنل‌های مدولار: پنل‌ها با ارتفاع معمول ۵۰ تا ۶۱ سانتی‌متر از ورق‌های فولادی گالوانیزه فرم‌یافته یا آلومینیومی ساخته شده و فضای میانی آن‌ها با فوم سخت پلی‌یورتان خودخاموش‌شونده تحت فشار پر می‌شود. فرم اتصالات بین پنل‌ها به صورت فاق‌وزبانه ایمن (Finger Protection) طراحی شده تا مانع گیر افتادن انگشتان دست و نفوذ هوا شود.
- شفت و فنرهای پیچشی (تورشن): این فنرها با ذخیره گشتاور چرخشی، وزن بسیار سنگین پنل‌ها (که گاه به ۳۰۰ تا ۶۰۰ کیلوگرم می‌رسد) را خنثی می‌کنند؛ به طوری که حتی یک درب غول‌پیکر صنعتی را می‌توان در حالت خلاص به سادگی با یک دست بالا و پایین کرد.
- ریل‌های فولادی هدایت‌کننده: پروفیل‌های زاویه‌دار گالوانیزه که رولرهای بلبرینگی تفلونی یا فولادی درون آن‌ها حرکت می‌کنند و مسیر بالا رفتن درب را مشخص می‌سازند.
- درزگیرهای پیرامونی EPDM: لاستیک‌های منعطف در چهار طرف دهانه که مانع ورود ذرات گردوغبار، بادهای شدید و تبادل برودتی می‌شوند.
انواع الگوهای بازشو زیرسقفی متناسب با ارتفاع سوله
طراحی مسیر ریل‌ها در سوله مستقیماً تابع ارتفاع سقف و موقعیت جرثقیل‌های سقفی است:
۱. بازشوی استاندارد (Standard Lift)
در این حالت، پنل‌ها بلافاصله پس از عبور از بالای نعل‌درگاه (با قوس شعاعی ۳۰۰ یا ۴۰۰ میلی‌متر) با زاویه ۹۰ درجه به موازات سقف خم می‌شوند. این روش برای سالن‌هایی با فضای بالاسری کم (کمتر از ۵۰ سانتی‌متر) کاربرد دارد.
۲. بازشوی های‌لیفت (High Lift)
در سوله‌هایی با سقف بلند، پنل‌ها ابتدا مسافتی مثلاً ۱ تا ۳ متر به صورت عمودی بالا رفته و سپس زیر سقف تغییر مسیر می‌دهند. مزیت بزرگ این متد، خالی ماندن فضای فوقانی دهانه برای عبور بازوهای بالابر یا جلوگیری از تداخل با ریل جرثقیل سقفی است.
۳. بازشوی عمودی کامل (Vertical Lift)
اگر ارتفاع سقف سوله به اندازه دو برابر ارتفاع بازشوی درب باشد، ریل‌ها کاملاً عمودی امتداد یافته و درب بدون هیچ‌گونه زاویه‌گیری، چسبیده به دیوار بالا می‌رود. این الگوی اجرایی پایدارترین، کم‌استهلاک‌ترین و ایده‌آل‌ترین وضعیت برای باراندازها و سردخانه‌هاست.
الزامات آهن‌کشی و پیش‌نیازهای ابعادی پیش از نصب
نصب استاندارد بدون بسترسازی صلب فلزی غیرممکن است. ارکان پیش‌نیاز پیش از مونتاژ عبارتند از:
- قوطی‌کشی فلزی دهانه: چهارچوب دهانه باید با قوطی‌های حداقل ۸۰×۸۰ یا ۱۰۰×۱۰۰ میلی‌متر (بسته به وزن و ابعاد درب) شاسی‌کشی شود. این قوطی‌ها باید کاملاً شاقول، گونیا و بدون اعوجاج به اسکلت اصلی سوله یا پلیت‌های بتنی مهار شوند.
- فضای کناره‌ها (Side Room): از لبه دهانه بازشو تا اولین مانع جانبی، حداقل به ۱۵ تا ۲۵ سانتی‌متر فضا برای نصب شاسی ریل‌ها و موتور ساید نیاز است.
- فضای بالاسری (Headroom): فاصله بین لبه بالای دهانه تا زیر سقف سازه باید بر اساس نوع بازشو به طور دقیق محاسبه گردد؛ حداقل بالاسری برای بازشوی استاندارد ۴۵ سانتی‌متر و برای های‌لیفت متغیر بر مبنای طراحی است.

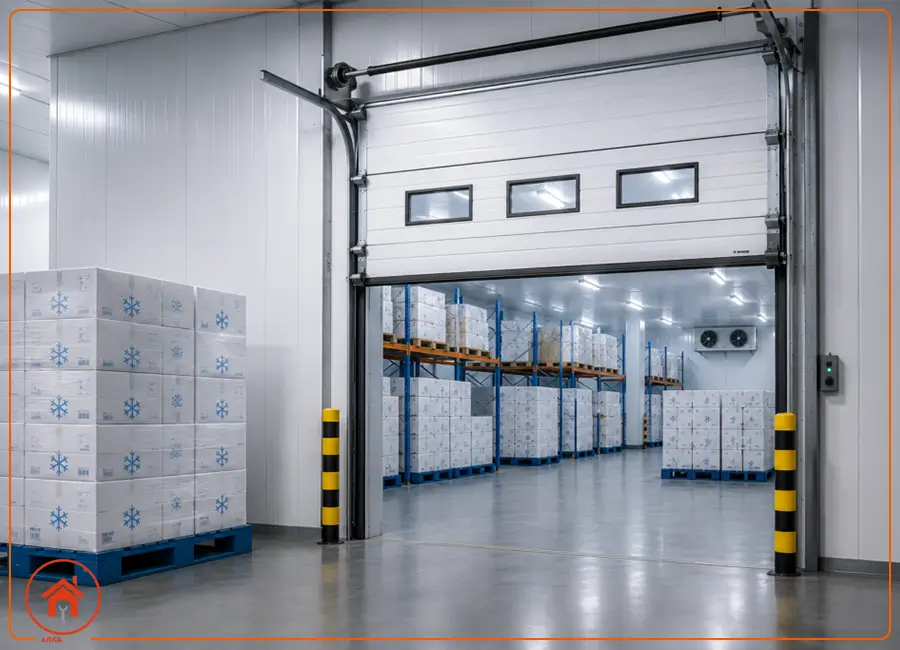

مراحل نصب فیزیکی درب سکشنال سوله
اجرای درب سکشنال شامل گام‌های متوالی زیر بر اساس تراز لیزری است:
گام اول: تراز ریل‌های عمودی و نصب درزگیرهای پایه
ستون‌های ریل عمودی چپ و راست به قوطی‌های شاسی پیچ یا رول‌بولت می‌شوند. هم‌راستایی و فاصله یکنواخت بین دو ریل با متر لیزری چک می‌شود؛ کوچک‌ترین عدم توازی ریل‌ها موجب گیرپاژ رولرها در حین بالا رفتن خواهد شد. لاستیک‌های عایق کناری روی پروفیل‌ها سوار می‌شوند.
گام دوم: تراز و چیدمان ساندویچ‌پنل اول (Bottom Panel)
پنل پایینی روی کفی کاملاً صاف قرار می‌گیرد. با تراز حبابی اطمینان حاصل می‌شود که لبه زیرین افقی است. پایه‌های زیرین (Bottom Brackets) و لاستیک لوله‌ای پایینی روی آن پیچ شده و رولرها در ریل جا می‌افتند.
گام سوم: اتصال پنل‌های میانی با لولاهای فولادی
پنل‌های بعدی تک‌به‌تک روی پنل قبلی جفت شده و با لولاهای میانی گالوانیزه مهار می‌شوند. لولاهای کناری متحرک (Adjustable Side Hinges) به تکنسین اجازه می‌دهند تا فاصله لبه پنل با لاستیک آب‌بندی ریل را رگلاژ کند تا کیپ‌شدگی بهینه حاصل گردد.
گام چهارم: مونتاژ ریل‌های افقی و سیستم آویزهای سقفی
ریل‌های افقی با ساپورت‌های زاویه‌دار گالوانیزه به سازه سقف مهار می‌شوند. استحکام این ساپورت‌ها باید در برابر لرزش‌های دینامیکی ناشی از باد و حرکت درب تضمین گردد.
گام پنجم: نصب مجموعه شفت، درام‌ها و فنرهای تورشن
شفت توخالی یا پر فولادی به همراه بیرینگ‌های وسط، درام‌های آلومینیومی پیچش کابل و فنرهای تورشن در بالاترین نقطه ریل سوار می‌شوند. کابل‌های بکسل فولادی ضدزنگ از پایه‌های کف هدایت شده و روی شیارهای درام به صورت منظم محکم می‌شوند.
خدمات نصب درب اتوماتیک سوله و سردخانه
نصب درب سکشنال زیرسقفی در سوله صنعتی و تأسیسات برودتی سردخانه، تلفیقی دقیق از دانش مکانیک، محاسبات فیزیک حرارت و مهندسی ایمنی است. یک اجرای غیرحرفه‌ای می‌تواند به هدررفت دائمی انرژی کمپرسورها، خستگی زودهنگام فنرها و خسارت‌های جانی سقوط تیغه‌ها منجر شود؛ در حالی که انتخاب پنل‌های استاندارد، محاسبات صحیح بالانس و هوابندی درزها با لاستیک‌های تخصصی، عملکردی روان، بدون اصطکاک و صرفه‌جویی چشمگیر در هزینه‌های جاری مجتمع را رقم خواهد زد.
چنانچه در حال احداث یا نوسازی سوله صنعتی، انبار لجستیک یا سردخانه نگهداری مواد غذایی هستید و به دنبال مهندسی دقیق، متریال درجه‌یک اروپایی و اجرای مطمئن هستید، کارشناسان ارشد آرکادر به عنوان مرجع تخصصی طراحی، ساخت و پیاده‌سازی انواع درب‌های سکشنال صنعتی، سردخانه‌ای و درب‌های سریع‌بازشو در کنار شما می‌باشند. تیم آرکادر طراحی تا نصب و تعمیر درب اتوماتیک، بالاترین استانداردهای ایمنی و بهره‌وری انرژی را در پروژه‌های شما پیاده‌سازی می‌کند؛ برای دریافت مشاوره فنی در محل پروژه و استعلام مشخصات تخصصی با ما تماس بگیرید.
