حتی بهترین کرکره برقی هم در صورتی که درست و اصولی نصب نشود، عملکرد خوبی ندارد و برایتان هزینههای اضافی میتراشد. صدای ناهنجار، گیر کردن هنگام بالا یا پایین رفتن، مصرف برق بالا یا حتی خرابی زودهنگام موتور، همگی نتیجه یک نصب غیراستاندارد هستند.
در این راهنمای جامع، به زبان ساده مراحل کامل نصب کرکره برقی را از بررسی اولیه تا تنظیمات نهایی با شما مرور میکنیم. اگر میخواهید بدانید برای نصب کرکره برقی به چه ابزارهایی نیاز دارید و چطور باید از بروز خطاهای متداول جلوگیری کنید، در این صفحه پاسخ خود را خواهید گرفت.

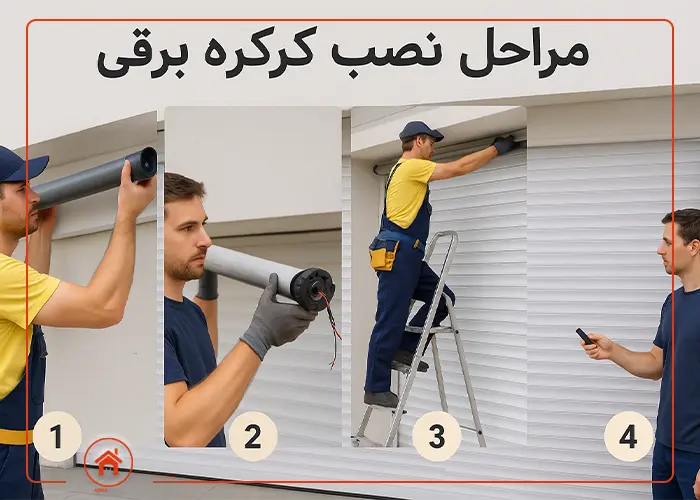

مراحل نصب کرکره برقی
آشنایی با نقشه راه نصب کرکره برقی به شما کمک میکند تا دید کاملی پیش از ورود به جزئیات داشته باشید:
- قبل از هر اقدامی، مطمئن شوید که محیط نصب استاندارد است و قطعات مورد نیاز در دسترس هستند.
- ابزارهایی مانند متر، دریل، پیچگوشتی، آچار فرانسه، تراز، نردبان و تجهیزات ایمنی مثل دستکش و عینک را به همراه داشته باشید.
- اگر چهارچوب از جنس آجر یا سیمان است و هیچ قوطی از قبل وجود ندارد، باید قبل از نصب ریل، آهنکشی یا قوطیگذاری کنید. میلگردهای ۱۰ یا ۱۵ میلیمتری را به فواصل حدود ۳۵ سانتیمتر در دیوار فرو کرده و با سیمان محکم کنید تا محل نصب ریلها تراز باشد.
- پس از قوطیکشی، صفحه پلیت را با دقت بالا و تراز کامل نصب کنید تا به خوبی بار وزن موتور و شفت را تحمل کند. بهتر است جوشکاری صفحه پلیت را از بالا انجام دهید تا پایدارتر و بادوامتر باشد.
- موتورهای توبلار را داخل لوله شفت نصب کنید. اگر نیاز به توان بالاتر دارید (برای عرض بیشتر از 4 متر یا وزن زیاد)، از موتور ساید استفاده کنید که بیرون شفت به صفحه پلیت و اندکپ متصل میشود.

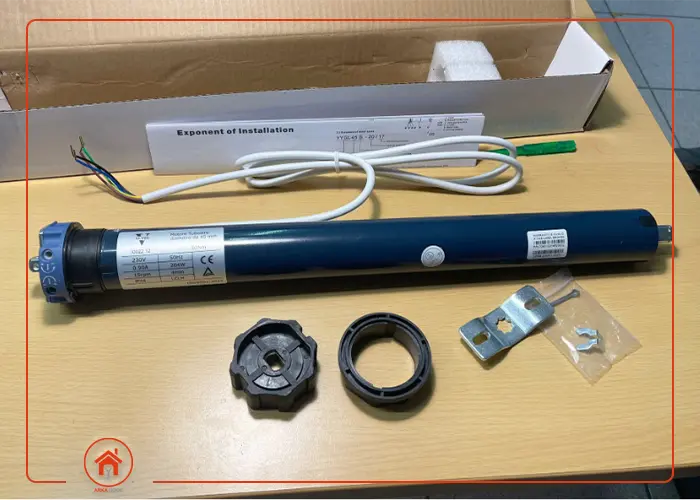

نصب موتور توبلار کرکره برقی
در فرآیند نصب کرکره برقی، نصب موتور توبلار در مقایسه با موتورهای ساید به دقت بیشتری نیاز دارد تا تراز شفت، اتصال صحیح موتور و تنظیمات ایمنی آن بدون خطا باشد. برای درک بهتر اینکه چرا موتور توبلار و موتور ساید در نصب و عملکرد با یکدیگر تفاوت دارند، میتوانید به صفحه تفاوت موتور توبلار و ساید مراجعه کنید. مراحل نصب و تنظیم موتور را در ادامه مرور میکنیم.
محاسبه و تهیه قطعات مناسب
ابتدا عرض و ارتفاع دهانه کرکره را اندازهگیری کنید. سپس تعداد تیغهها را تخمین بزنید. موتور باید متناسب با وزن کلی تیغهها انتخاب شود؛ مثلاً برای کرکرهای با وزن ۴۰–۶۰ کیلوگرم، موتور توبلار ۵۰ یا ۶۰ نیوتنمتر مناسب است.
نصب صفحه پلیت و پروفیل
قوطی فلزی (پروفیل ۴۰×۶۰ یا مشابه) را به دو طرف دهانه جوش دهید و بعد، صفحه پلیت را در بالاترین نقطهی هر طرف نصب کنید. حتماً از تراز استفاده کنید تا پلیتها کاملاً همسطح باشند و کجی آنها باعث ایجاد فشار به موتور یا لرزش شفت نشود.
نصب شفت، بلبرینگ و اندکپ
موتور توبلار را داخل لوله شفت قرار داده و با پیچ آن را محکم کنید. سمت دیگر شفت را روی بلبرینگ قرار دهید و اندکپ را روی پلیت قرار داده و بلبرینگ را داخل آن قرار دهید. در این مرحله، شفت باید با دست به راحتی و بدون گیر بچرخد.
مونتاژ تیغهها و ریل
تیغهها را به شفت وصل کنید و برای تثبیت و محکم کردن آن به ازای هر متر عرض کرکره دو پیچ استفاده کنید. ریلها باید صاف و تراز باشند تا کمترین اصطکاک ایجاد شود.
سیمکشی و کنترل
سیمهای موتور (بالا، پایین، نول و ارت) را طبق کد رنگی استاندارد متصل کرده و رسیور یا کلید فشاری را طبق دستورالعمل تولیدکننده تنظیم کنید. قبل از اتصال به برق، حتماً فیوز محافظ جان را نصب کنید.
تنظیم حد بالا و پایین
محدوده حرکت موتور را تنظیم کنید تا توقفها دقیق، روان و بدون ضربه باشند. روی بدنه موتور دو پیچ میبینید که برای تعیین حداکثر میزان باز و بسته شدن کرکره هستند. کرکره را با کلید بالا ببرید، وقتی به نقطه مطلوب رسید، پیچ بالایی را با آچار چند در در جهت پاد ساعتگرد بچرخانید تا موتور همانجا متوقف شود. برای حد پایین هم همین کار را با پیچ دوم انجام دهید. مراقب باشید بیش از حد سفت نکنید، چون ممکن است به میکروسوئیچ آسیب وارد شود.
تست کرکره برقی
پس از اجرای دقیق مراحل نصب، کرکره را چند بار تست کنید و هر بار عملکرد کرکره، صدای موتور و کیفیت توقفها را بررسی کنید. اگر صدای حرکت کرکره زیاد بود یا حین بالا و پایین رفتن گیر میکرد، تنظیمات و بازبینی مجدد لازم است.
آرکادر با تکیه بر تیم فنی متخصص و تجربه موفق در پروژههای متعدد، کلیه این مراحل را با رعایت استانداردهای روز ارائه میدهد.

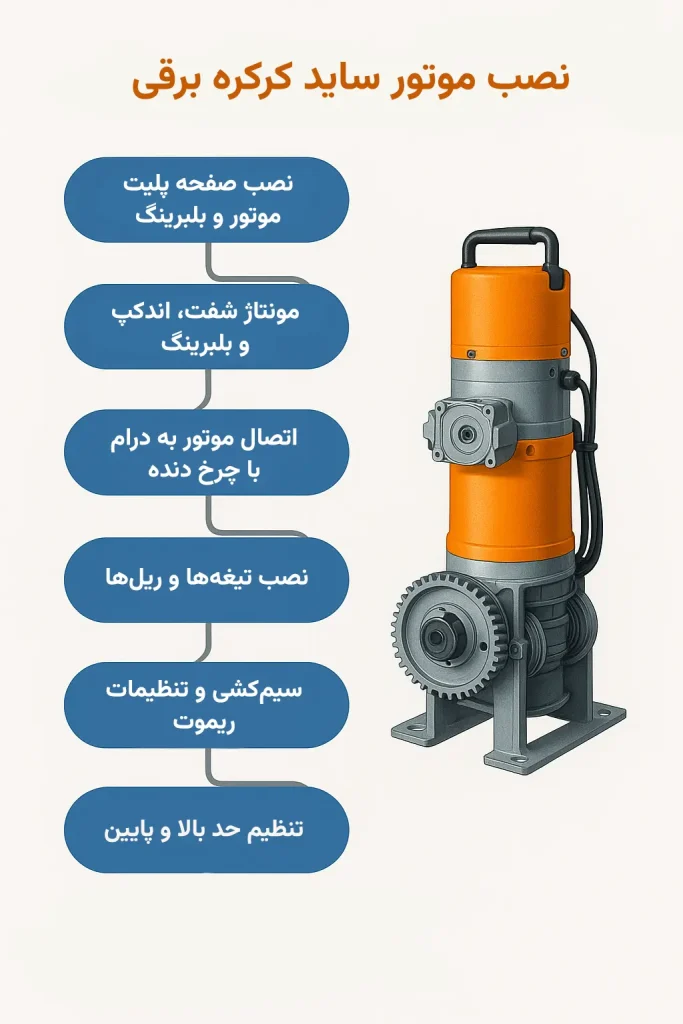

نصب موتور ساید کرکره برقی
موتور ساید به جای اینکه داخل شفت برود، موازی با آن نصب میشود. مراحل نصب و تنظیم موتور کرکره برقی از نوع ساید را در ادامه آموزش میدهیم:
نصب صفحه پلیت موتور و بلبرینگ
صفحه پلیت سمت موتور را روی قوطی نصب کنید. سپس صفحه پلیت سمت مقابل (یاتاقان) را طوری نصب کنید که دقیقا با موتور همسطح باشد.
مونتاژ شفت، اندکپ و بلبرینگ
لوله را روی زمین قرار دهید. در طرف مقابل موتور، اندکپ را نصب کرده و شفت را در داخل آن قرار داده و جوش دهید. سپس بلبرینگ را مطابق یاتاقان تعبیهشده روی پلیت مقابل قرار دهید و مطمئن شوید شفت بدون گیر میچرخد.
اتصال موتور به درام با چرخ دنده
موتور ساید را روی صفحه پلیت مخصوص نصب کرده و زنجیر خلاصکن را در محل خود تنظیم کنید. جهت چرخش موتور باید دقیق بهگونهای باشد که چرخ دنده موتور درگیر شیارهای شفت شود. سپس کشش زنجیر را تنظیم کنید تا موتور در مسیر خود بدون لغزش حرکت کند.
نصب تیغهها و ریلها
تیغهی ابتدایی را به شفت و بقیه تیغهها را در امتداد آن نصب کنید. سپس ریلها را تراز و پیچ کنید. بالاترین ارتفاع ریل باید حدود ۵ سانتیمتر پایینتر از صفحه پلیت باشد تا کرکره گیر نکند.
سیمکشی و تنظیمات ریموت
سیمکشی را بر اساس استاندارد رنگها اجرا کنید و برد کنترل را در محلی نصب کنید که دسترسی به کددهی ریموت و تنظیمات بعدی آسان باشد و فشار بیشازحد به سوکتها وارد نشود.
تنظیم حد بالا و پایین
پس از نصب تیغهها و مسیر حرکت کرکره، لیمیت سوییچ یا میکروسوئیچهای حد بالا و پایین را مطابق آنچه در بخش قبلی (نصب موتور توبولار) گفتیم، تنظیم کرده و کرکره برقی را تست کنید.
نگهداری درهای و پیشگیری از خرابی
برای جلوگیری از هزینه تعمیر کرکره برقی و افزایش دوام آن نیاز به انجام سرویس درهای و اقدامات پیشگیرانه دارید:
- هر ۶ ماه یک بار عملکرد موتور، سلامت تیغهها، ریل و اتصالات را بررسی کنید.
- مسیر ریل را تمیز نگه دارید تا گرد و غبار یا شاخ و برگ درختان مانع حرکت نشوند.
- اگر حرکت کرکره کند یا نامنظم شده، احتمال افت ولتاژ یا کاهش توان موتور وجود دارد.
- از اسپریهای روانکننده روی یاتاقان یا مفاصل مکانیکی با مشاوره فنی استفاده شود.
این مراحل از خرابی زودرس کرکره جلوگیری کرده و رضایت کاربر را افزایش میدهند.
چه نکات ایمنی در نصب کرکره برقی اهمیت دارند؟
رعایت نکات ایمنی در نصب کرکره برقی از این جهت اهمیت دارند که از آسیبهای فنی جلوگیری کرده و در حفظ جان و مال افراد، نقش دارند. جدول زیر، اهمیت رعایت نکات ایمنی را در جدول زیر مشاهده کنید.
| نکته ایمنی | کاربرد |
|---|---|
| استفاده از چشمی ایمنی | جلوگیری از بسته شدن کرکره روی اشخاص یا اشیاء و تشخیص موانع حین بالا و پایین رفتن |
| سیمکشی ایمن و عایقبندی | نظمدهی به کابلها برای حفظ سلامت سیم کشی و بیخطرسازی آن |
| قطع برق هنگام نصب | حفظ سلامت اپراتورها و افراد حاضر در محیط |
| نصب ارت (سیم اتصال به زمین) | جهت تخلیه جریان اضافی و حفاظت تجهیزات و افراد |
| کلید قطع اضطراری | برای توقف فوری کرکره در مواقع خطر |
در نهایت، آموزش کار با ریموت یا تابلو کنترل را به مالک یا کاربران ارائه دهید تا از خطاهای انسانی در استفاده روزمره پیشگیری شود.
چرا نصب و تعمیر کرکره برقی را به آرکادر بسپاریم؟
در نگاه اول، بخصوص اگر فرد دست به آچاری باشید، نصب کرکره برقی به نظرتان ساده میآید. اما در واقعیت، این کار فرآیندی فنی و نیازمند دقت بالاست که در آن حفظ ایمنی، عملکرد صحیح و عمر طولانی سیستم مطرح است. به همین دلیل، بهتر است از همان ابتدا کار را به تیم متخصص و آموزش دیده در زمینه نصب و تعمیر کرکره برقی بسپارید تا از بروز مشکلات پرهزینه در آینده جلوگیری کنید.
اگر به دنبال نصب کرکره برقی جدید یا تعمیر کرکره برقی قدیمی خود هستید، تیم مجرب آرکادر با بهرهگیری از تجهیزات پیشرفته و تکنسینهای حرفهای، آماده ارائه خدمات دقیق، سریع و استاندارد در سراسر تهران است. درخواست خود را با ما در میان بگذارید تا برای مشاوره و بازدید اولیه برنامهریزی کنیم.
